GUÍA DE CABLES DE RED: Colores y Materiales de Chaqueta UTP y F/UTP para Instalaciones Profesionales
Uno de los errores más frecuentes -y a menudo costosos- durante la instalación de redes es la confusión con los colores y materiales de las chaquetas en cables UTP (Par Trenzado No Blindado) o F/UTP (Par Trenzado Blindado con Lámina General). Esta diferenciación cromática no es un simple capricho estético, sino una característica esencial que comunica tanto la categoría y rendimiento del cable como su aplicación permitida según el material de la chaqueta.
Entender la relación entre color, material y clasificación es fundamental para garantizar una instalación profesional, segura y que cumpla con las normativas vigentes.
La Chaqueta del Cable: Más Allá del Color
Antes de profundizar en los códigos de color, es importante entender que la chaqueta exterior del cable es su primera línea de defensa. El material de fabricación determina:
- Dónde puede instalarse (interior/exterior)
- Su resistencia al fuego y emisión de gases
- Su durabilidad frente a factores ambientales
- El cumplimiento de códigos y normativas
El color de la chaqueta, aunque no está estandarizado oficialmente por TIA/EIA, sirve como indicador visual rápido que los técnicos usan para identificar tanto la categoría del cable como su aplicación específica.
Tipos de Chaquetas y Sus Materiales
Los materiales para las chaquetas de cables según el National Electrical Code (NEC) varían según el tipo de cable y su aplicación, pero incluyen PVC (cloruro de polivinilo) para usos generales, polietileno (PE) para exteriores, materiales LSZH (Low Smoke Zero Halogen) para alta resistencia al fuego y baja emisión de gases, y chaquetas de nylon o poliuretano para mayor durabilidad. El tipo específico de material y su clasificación (como FPLP, FPLR o FPL) se definen según la resistencia al fuego y las condiciones ambientales, como se detalla en los artículos relevantes del NEC.

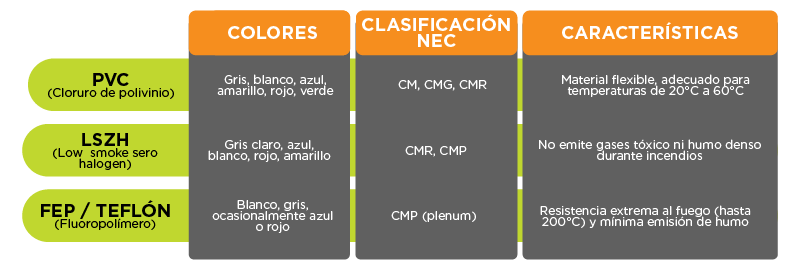

1. Chaquetas para Uso Interior
El material de la chaqueta y colores en cables interiores al no estar definidos puede ser también de color negro, pero mayoritariamente los siguientes:

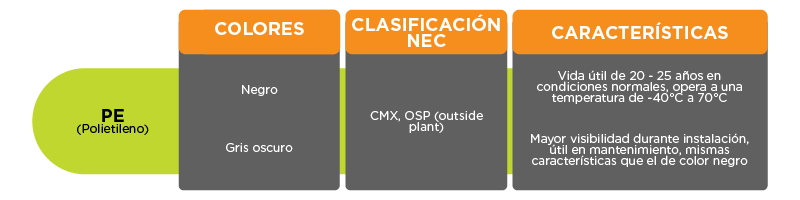

2. Chaquetas para Uso Exterior
En aplicaciones exteriores, el color tiene una función más específica:
Advertencia Crítica: Un cable negro NO garantiza automáticamente que sea apto para exterior. Se debe verificar:
- Marcado "Outdoor" u "OSP" impreso en la chaqueta
- Material PE (no PVC pintado de negro)
- Clasificación CMX o superior
- Certificación UV y resistencia al agua
Convenciones de Color por Categoría de Cables GEMA DEVICES
Ahora que entendemos los materiales, veamos cómo la industria usa el color para indicar la categoría y velocidad del cable:
Nota Crítica: Estas son convenciones de la industria, NO estándares obligatorios. Siempre verifique el texto impreso en la chaqueta para confirmar categoría, material y clasificación antes de la instalación.
Cómo Interpretar el Marcado en la Chaqueta

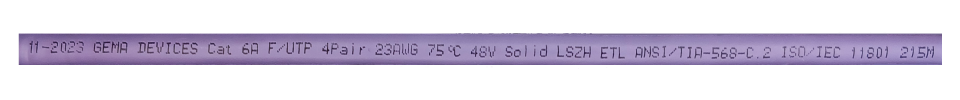

Un cable correctamente etiquetado mostrará información como:
11-2023 GEMA DEVICES Cat 6A F/UTP 4Pair 23AWG 75°C 48V Solid LSZH ETL ANSI/TIA-568-C.2 ISO/IEC 11801 215M
Esto significa:
- 11 - 23: Fecha de elaboración del cable
- Gema Devices: Marca del cable
- Cat 6A: Categoría y velocidad (10 Gbps)
- F/UTP: Con blindaje
- 4Pair: 4 pares trenzados (8 conductores)
- 23AWG: Calibre del conductor
- 75°C: Temperatura nominal
- 48 V: Tensión nominal
- Solid: Conductores sólidos
- LSZH: Material de la chaqueta (bajo humo, cero halógenos)
- ETL: Certificación
- ANSI/TIA-568-C.2: Norma para asegurar la compatibilidad de redes
- ISO/IEC 11801: Norma para los requisitos para cableado de cobre
- 215 m: Longitud impresa en la chaqueta
O para exterior:
07-2025 GEMA DEVICES Cat 5E UTP 4 Pair 24AWG 48V Solid PE OUTDOOR ANSIA/TIA/EIA 368-C.2 305M
Donde:
- 07 - 2025: Fecha de fabricación
- GEMA DEVICES: Marca del cable
- Cat 5e: Categoría y velocidad (100 Mbps - 1 Gbps)
- UTP: Sin blindaje
- 4 Pair: 4 pares trenzados (8 conductores)
- 24AWG: Calibre del conductor
- 48 V: Tensión nominal
- Solid: Conductores sólidos
- PE: Material de polietileno
- Outdoor: De uso exterior
- ANSI/TIA/EIA 368-C.2: Norma para asegurar la compatibilidad de redes
- 305 m: Longitud impresa en la chaqueta
Errores Comunes y sus Graves Consecuencias
La Triada del Cableado Profesional
Una instalación de red profesional se basa en tres pilares inseparables:
- Color correcto → Identificación rápida y organización visual
- Material apropiado → Durabilidad, seguridad y cumplimiento normativo
- Clasificación adecuada → Legalidad y protección contra riesgos
El color es la señal visual que le dice al técnico qué esperar, pero el material de la chaqueta es lo que realmente determina dónde puede instalarse y cuánto durará. Ignorar cualquiera de estos tres elementos compromete toda la instalación.
Recuerde: Un cable puede tener el color perfecto para su categoría, pero si el material de la chaqueta no es el apropiado para su ubicación, habrá fallado antes de que termine la garantía del proyecto. Invierta correctamente desde el principio: verifique color, material y clasificación, sobre todo que sea 100% cobre. Su infraestructura -y su reputación profesional- se lo agradecerán.
